Soạn tài liệu bằng $\LaTeX$ đã khó mà tạo bảng biến thiên bằng $\LaTeX$ còn khó hơn. Để làm việc này chúng ta dùng gói lệnh Tikz. Tuy nhiên gói lệnh đó chỉ tạo cho ta cái bảng, còn lại chúng ta phải tự làm. Bài viết này giới thiệu đến các bạn phần mềm có tên WxGeometrie nó giúp chúng ta lập bảng biến thiên và bảng xét dấu của một hàm số. 2. Giải nén tập tin tải về sẽ được thư mục WxGeometrie và bên trong nó có các thư mục con và biểu tượng như trong hình sau.
3. Tiếp đến, bạn nhấn vào biểu tượng wxgeometrie để chạy chương trình.
A. Tạo bảng biến thiên của hàm số
1.1. Vào Outils --> Options --> Modules và đánh dấu chọn vào mục Tableaux Latex rồi nhấp Ok để đồng ý.

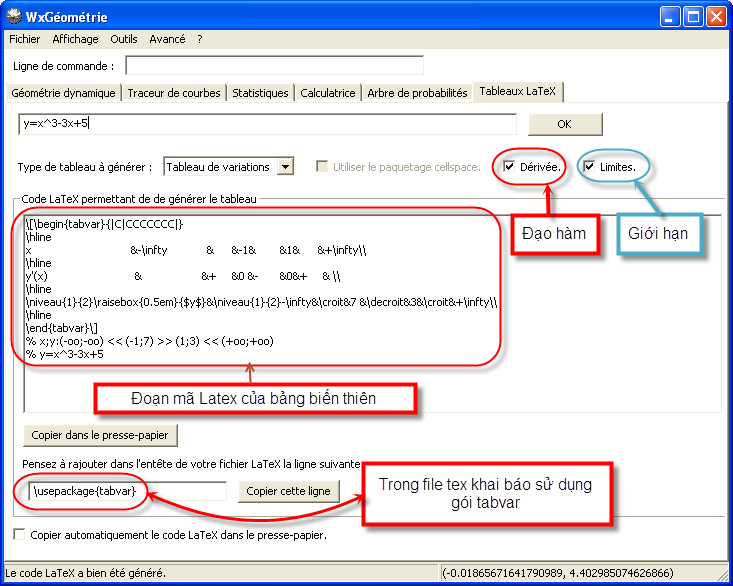

1.2. Bây giờ giả sử bạn muốn tạo bảng biến thiên của hàm số $y=x^3-3x+5$, bạn vào Tableaux Latex và nhập hàm số vào ô trống có con trỏ đang nhấp nháy rồi nhấn vào Ok và đợi kết quả.
1.3. Copy đoạn mã Latex được sinh ra ở vùng trống bên dưới rồi chép vào tập tin .tex trong VieTeX với lưu ý trong file tex này bạn phải khai báo sử dụng gói lệnh \usepackage{tabvar}
1.4. Tiến hành biên dịch bằng phím
F5 ta được kết quả:
B. Tạo bảng xét dấu của biểu thức
Tương tự trên nhưng trong mục
Type de tableau... bạn chọn
Tableau de signes rồi nhập biểu thức cần lập bảng xét dấu vào ô, rồi nhấn OK để có được đoạn mã. Trong hình là mình tạo bảng xét dấu cho biểu thức $(x^2-3x++2)(x+5)$.
Kết quả ta được
Chúc các bạn thành công!
